產品介紹
YZUL立式振動電機采用單法蘭結構,使得YZUL立式振動電機安裝維護方便,主機重量減輕,主機外形尺寸減小、簡化主機結構、主機成本降低,使得主機對物料的處理量更大;激振力在一定范圍內很容易地進行有級調節,滿足各種作業需求;使用新型密封技術及進口密封件,在很大程度上提高了振動電機立式電機的防塵防潮能力;各項先進的設計及精密的制造過程,確保產品具有特長使用壽命.振動電機是動力源與振動源結合為一體的激振源,振動電機是在轉子軸兩端各安裝一組可調偏心塊,利用軸及偏心塊高速旋轉產生的離心力得到激振力。
產品特點
1、單法蘭結構,設計獨特,運行安全可靠,耐振性能好;
2、噪音低、能耗低、效率高。
3、絕緣等級和防護等級高,能可靠應用于高溫高塵高潮濕場所。
4、體積小、重量輕、啟動迅速。
5、電磁參數設計符合工作特性,運行更穩定。
6、振泰立式振動電機選用特制耐震軸承,可靠性高,動力搶進。
7、安裝、拆卸便捷、維護簡單、壽命長。
8、激振力易于無級調整且調節范圍廣、振動無機械傳導。
應用范圍
振動篩分設備、振動輸送機、振動給料機、振動放礦機、振動干燥設備、振動落砂機、振實臺、料倉振動防閉塞裝置等各種振動機械設備理想的動力源和激振源。
YZUL系列振動電機產品廣泛用于冶金、礦山、煤炭、化工、 電力、建材、鑄造、磨料、陶瓷、玻璃、糧食、食品、醫藥、輕工等行業,是振動篩分設備、振動輸送機、振動給料機、振動放礦機、振動干燥設備、振動落砂機、振實臺、料倉振動防閉塞裝置等各種振動機械設備理想的動力源和激振源。
工作原理
由立式電機本身運行產生易于調整的水平、垂直、傾斜等方向多元激振力,形成物料的快速平面分散、中心聚集、平面旋轉、三維旋轉等多種運動方式,用于控制排料速度、處理精度等機械性能指標,以其獨特的結構特點適應于不同的機械對振動源的要求。
立式振動電機由特制電機外加偏心重塊組成,偏心塊有半圓形、長方形等,可根據振動設備的作業要求進行不同的配置,產生用戶需要的振動效果,立式振動電機通電旋轉,帶動電機軸兩端的偏心重塊,產生慣性激振力,通過電機法蘭傳遞給振動電機,AVL系列立式振動電機分為2、4、6、8、級四種規格,振次分別為2870、1460、980、740RPM。
技術參數

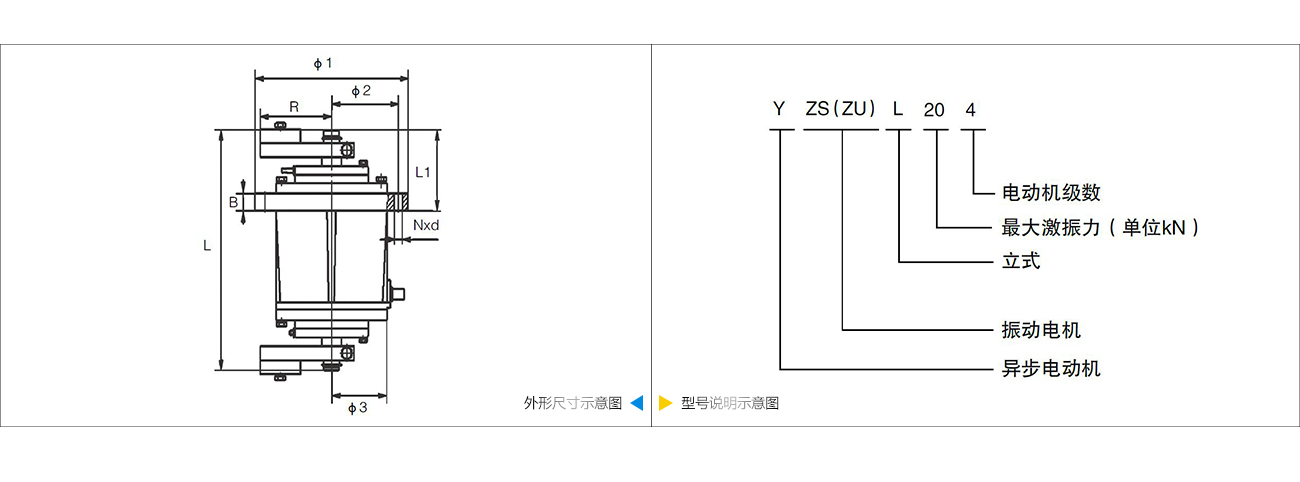

規格型號 | 額定激振力(kN) | 轉速(r.p.m) | 額定功率(kW) | 電流(A) | 安裝及外形尺寸(mm) | 重量(kg) | |||||||
Φ1 | Φ2 | Φ3 | B | n-Φd | L | L1 | R | ||||||
YZUL-3-4 | 3 | 1450 | 0.18 | 0.7 | 220 | 200 | 154 | 20 | 4-12 | 223 | 74 | 53 | 19 |
YZUL-5-4 | 5 | 1450 | 0.25 | 0.74 | 240 | 210 | 165 | 22 | 6-12 | 297 | 102 | 105 | 35 |
YZUL-8-4 | 8 | 1450 | 0.55 | 1.5 | 270 | 235 | 195 | 24 | 6-14 | 343 | 125 | 175 | 50 |
YZUL-20-4 | 20 | 1450 | 1.1 | 2.6 | 313 | 265 | 220 | 35 | 8-18 | 425 | 128 | 225 | 70 |
YZUL-30-4 | 30 | 1450 | 1.5 | 3.6 | 360 | 315 | 255 | 35 | 8-22 | 458 | 145 | 230 | 100 |
YZUL-50-4 | 50 | 1450 | 2.2 | 8 | 440 | 390 | 325 | 35 | 8-26 | 582 | 235 | 235 | 190 |
