產品介紹
ZDJ振動電機又稱ZDJ震動電機、ZDJ振打電機采用了更加適應振動電機工作特性的電磁設計,使得該系列產品運行溫升更低;特別配置的定、轉子及電磁參數,使振動電機產生更大的的啟動力矩,電機運行更平穩;絕緣等級提高到F級,防護等級達到IP55,造就了ZDJ振動電機更加優良的品質。
ZDJ振動電機結構及外觀設計新穎,使用高品質的樹脂沙鑄造機殼及拉申型防護罩,外形優美流暢;結構更加科學合理、性能更加優良,同等激振力條件下安裝了ZDJ振動電機的振動機械功效更高,使您的振動機械產品更加賞心悅目。
ZDJ振動電機的設計可適用于各種標準電壓及頻率的三相交流電源,如適用于中國、歐洲的220/380V、50HZ電壓等級;美國的230/460V、60HZ電壓等級;日本的220V、50/60HZ電壓等級等,能應用于世界各地。還可適用各種電氣制動方式,如能耗制動、反接制動等。此型號振動電機系采用VIMARC先進技術設計生產的高品質振動電機,兩端的激振塊上標有精確的刻度盤,可以非常容易的調節激振力及工作力矩從零到*大的無極調節,滿足工作需要。
產品特點
1、通過調整電機兩端兩組偏心塊的夾角,達到需要的激振力。
2、防護罩為冷板一次拉伸、鍍鋅成型,強度高,密封好。
3、用特制O型圈、V型環進行兩組密封,阻止粉塵侵入。
4、線圈經三道侵漆、烘干程序壓裝。
5、機殼為整體精密鑄造,數控加工,同心度強,精密度高。
6、使用的專用耐振軸承及其潤滑脂是高品質電機的重要保證。
應用范圍
振動破碎機、振動篩分機、振動打包機、振動落砂機、振動造型機、振動打樁機、振動提升機、振動充填機、料倉的振動破拱防閉塞裝置等。
水電建設,火力發電,建筑,建材,化工,采礦,煤炭,冶金,輕工等工業部門。
使用條件
XVM振動電機滿足下列條件時,能連續輸出額定激振力。
振動加速度:不超過7g(g:重力加速度)
環境溫度:不超過40℃
海拔:不超過1000m
電源頻率:50HZ
電壓:380v
溫升:小于80K(電阻法)
工作原理
ZDJ振動電機由特制電機外加激振重塊組成。當電機通電旋轉時,激振塊產生激 振力,通過電機底腳或法蘭盤傳遞縱橫振動機械。
ZDJ振動電機由特制定子線包和轉子軸組成,能承受高頻振動;立式振動電機,采用兩塊偏心塊作為激振塊,兩軸端各—塊,上軸端為固定偏心塊,下軸端為可調偏心塊。在上下偏心塊的端部各裝有一組配重塊,通過調節配重塊的數量,可以分級調節振動電機的激振力;臥式振動電機采用四塊扇形偏心塊作激振塊,調節同軸端兩塊偏心塊的夾角,可以從零至大調節振動電機的激振力。

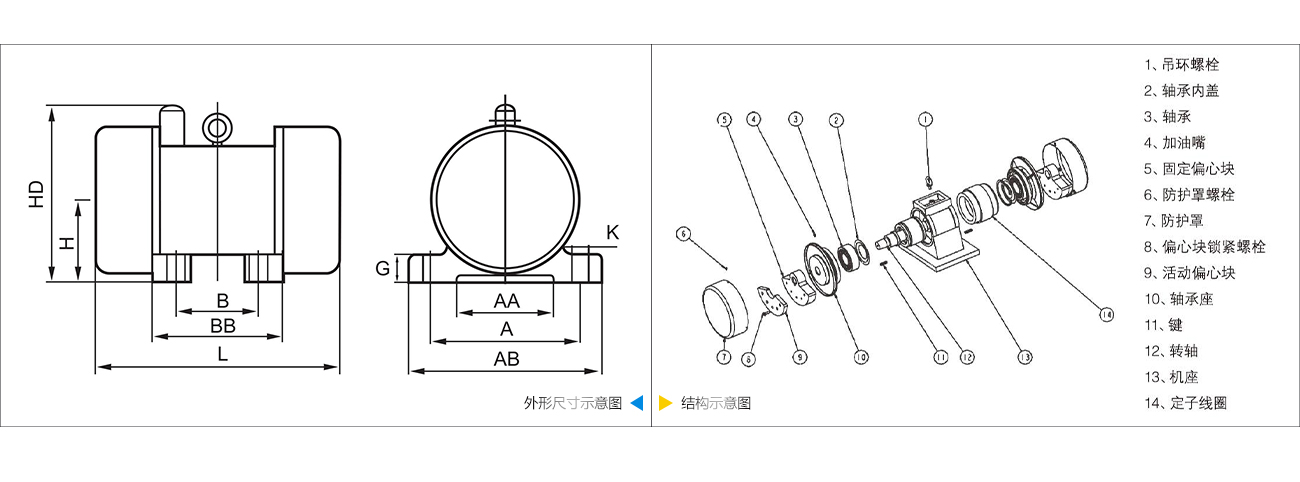

技術參數
規格型號 | 額定激振力(kN) | 額定功率(kW) | 重量 | 轉速(r.p.m) | 安裝尺寸 | 外形尺寸 | |||||||
A | B | K | G | AB | BB | H | HD | L | |||||
ZDJ-1.5-2 | 1.5 | 0.12 | 13 | 3000 | 130 | 80 | 12 | 19 | 170 | 118 | 80 | 200 | 245 |
ZDJ-2.5-2 | 2.5 | 0.22 | 13 | 130 | 80 | 12 | 19 | 170 | 118 | 80 | 200 | 245 | |
ZDJ-3-2 | 3 | 0.25 | 18 | 150 | 90 | 14 | 21 | 185 | 124 | 90 | 220 | 270 | |
ZDJ-5-2 | 5 | 0.37 | 19 | 150 | 90 | 14 | 21 | 185 | 124 | 90 | 220 | 270 | |
ZDJ-10-2 | 10 | 0.75 | 30.5 | 180 | 110 | 18 | 27 | 225 | 155 | 112 | 238 | 330 | |
ZDJ-15-2 | 15 | 1.1 | 47 | 220 | 140 | 22 | 32 | 272 | 190 | 125 | 265 | 385 | |
ZDJ-20-2 | 20 | 1.5 | 91 | 260 | 150 | 26 | 42 | 344 | 234 | 140 | 320 | 452 | |
ZDJ-30-2 | 30 | 2.2 | 125 | 310 | 170 | 33 | 57 | 400 | 270 | 170 | 365 | 505 | |
ZDJ-1.0-4 | 1 | 0.09 | 13 | 1500 | 130 | 80 | 12 | 19 | 170 | 118 | 80 | 200 | 245 |
ZDJ-1.5-4 | 1.5 | 0.12 | 13 | 130 | 80 | 12 | 19 | 170 | 118 | 80 | 200 | 245 | |
ZDJ-3-4 | 3 | 0.18 | 20 | 150 | 90 | 14 | 21 | 185 | 124 | 90 | 220 | 270 | |
ZDJ-5-4 | 5 | 0.25 | 32 | 180 | 110 | 18 | 27 | 225 | 155 | 112 | 238 | 335 | |
ZDJ-10-4 | 10 | 0.55 | 50 | 220 | 140 | 22 | 32 | 272 | 190 | 125 | 265 | 385 | |
ZDJ-15-4 | 15 | 0.75 | 92 | 260 | 150 | 26 | 42 | 344 | 234 | 140 | 320 | 452 | |
ZDJ-20-4 | 20 | 1.1 | 93 | 260 | 150 | 26 | 42 | 344 | 234 | 140 | 320 | 452 | |
ZDJ-30-4 | 30 | 1.5 | 117 | 310 | 170 | 33 | 57 | 400 | 270 | 170 | 365 | 505 | |
ZDJ-50-4 | 50 | 2.2 | 213 | 350 | 220 | 39 | 52 | 450 | 313 | 200 | 425 | 600 | |
ZDJ-75-4 | 75 | 3.7 | 348 | 380 | 250 | 45 | 67 | 480 | 350 | 220 | 465 | 670 | |
ZDJ-100-4 | 100 | 6.3 | 432 | 440 | 140 | 45 | 65 | 530 | 435 | 240 | 520 | 750 | |
ZDJ-3-6 | 3 | 0.25 | 35 | 1000 | 180 | 110 | 18 | 27 | 225 | 155 | 112 | 238 | 335 |
ZDJ-5-6 | 5 | 0.37 | 51 | 220 | 140 | 22 | 32 | 272 | 190 | 125 | 265 | 385 | |
ZDJ-10-6 | 10 | 0.75 | 98 | 260 | 150 | 26 | 42 | 344 | 234 | 140 | 320 | 452 | |
ZDJ-15-6 | 15 | 1.1 | 129 | 310 | 170 | 33 | 57 | 400 | 270 | 170 | 365 | 505 | |
ZDJ-20-6 | 20 | 1.5 | 130 | 310 | 170 | 33 | 57 | 400 | 270 | 170 | 365 | 505 | |
ZDJ-30-6 | 30 | 2.2 | 235 | 350 | 220 | 39 | 52 | 450 | 313 | 200 | 425 | 600 | |
ZDJ-50-6 | 50 | 3.7 | 350 | 380 | 250 | 45 | 67 | 480 | 350 | 220 | 465 | 670 | |
ZDJ-75-6 | 75 | 5.5 | 435 | 440 | 280 | 52 | 47 | 570 | 410 | 240 | 500 | 730 | |
ZDJ-100-6 | 100 | 7.5 | 440 | 140 | 45 | 65 | 570 | 420 | 260 | 580 | 850 | ||
ZDJ-10-8 | 10 | 0.75 | 143 | 750 | 310 | 170 | 33 | 57 | 400 | 270 | 170 | 365 | 505 |
ZDJ-20-8 | 20 | 1.5 | 242 | 350 | 220 | 39 | 52 | 450 | 313 | 200 | 425 | 600 | |
ZDJ-30-8 | 30 | 2.2 | 354 | 380 | 250 | 45 | 67 | 480 | 350 | 220 | 465 | 670 | |
ZDJ-50-8 | 50 | 3.7 | 436 | 440 | 280 | 52 | 47 | 570 | 410 | 240 | 500 | 730 | |
ZDJ-75-8 | 75 | 5.5 | 440 | 140 | 45 | 65 | 570 | 420 | 260 | 580 | 850 |
